ZARN系列絲杠支撐軸承

隨著機床裝備技術的發展，高精度、高效率成為當前機械行業的重要技術特點，機床滾珠絲杠支承軸承逐漸放棄傳統的配對角接觸球的結構模式，轉而采用滾針/推力圓柱滾子軸承的結構形式。

滾針/推力圓柱滾子軸承采用外圈加厚的滾針軸承和兩列推力圓柱滾子軸承的組合結構，可以承受更大的徑向/軸向載荷，具備更高的徑向/軸向剛性，同時該系列軸承軸向跳動精度可達1μm，特別符合當前機械加工行業所要求的高精度，高承載，高效率的特點。

產品特性

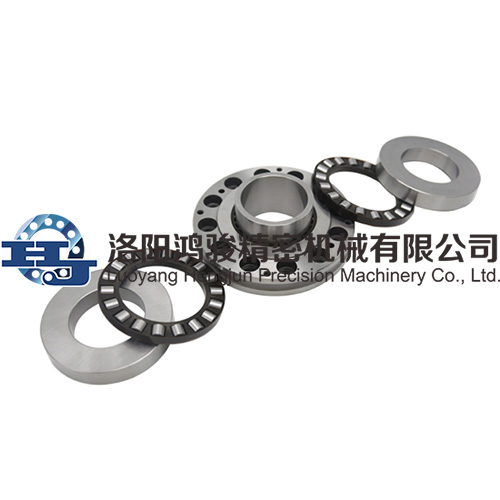

滾針/推力圓柱滾子軸承包括一個加厚的外圈、滾針保持器組件、滾針內圈、兩個推力圓柱滾子保持器組件和兩個推理軸圈，相當于一套滾針軸承和兩套推力圓柱滾子軸承的組合軸承，兩個推力圓柱滾子軸承中心和滾針軸承中心重合。

滾針/推力圓柱滾子軸承可以承受兩個方向的軸向力、徑向力和傾覆力矩。

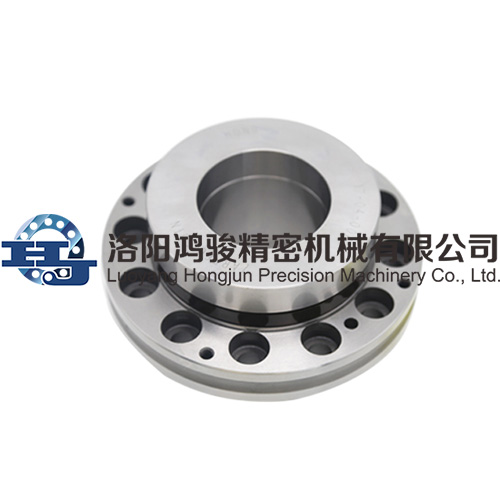

滾針/推力圓柱滾子軸承按照外圈安裝方式的差異可以分為螺栓安裝和非螺栓安裝兩個類型系列。

產品名稱：ZARN系列

參數：

軸徑 mm	公稱型號	重量 g	公稱型號	重量 g	尺寸															基本額定載荷				極限轉速		擰緊力矩 Nm	摩擦力矩 Nm

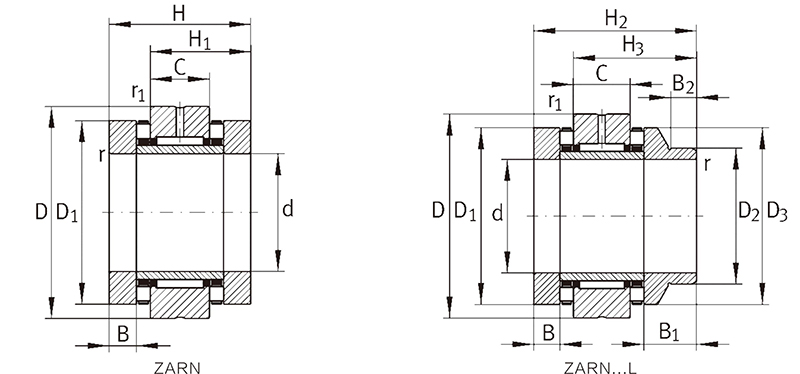

					d	D	H	H1	H2	H3	C	D1	D2	D3	B	B1	B2	r	r1	徑向		軸承		油rpm	脂rpm
					d	D	H	H1	H2	H3	C	D1	D2	D3	B	B1	B2	r	r1	動Cr KN	靜Cor KN	動Cr KN	靜Cor KN	油rpm	脂rpm
15	ZARN 1545TN	340	ZARN 1545LTN	370	15	45	40	28.0	53	41.0	16	35	24	34	8.0	21.0	11	0.3	0.6	14.3	19.6	23.5	64.3	8500	2200	10	0.35
17	ZARN 1747TN	370	ZARN 1747LTN	410	17	47	43	29.5	57	43.5	16	38	28	38	9.5	23.5	11	0.3	0.6	15.4	22.1	24.3	69.3	7800	2100	12	0.4
20	ZARN 2052TN	410	ZARN 2052LTN	460	20	52	46	31.0	60	45.0	16	42	30	40	10.0	24.0	11	0.3	0.6	14.1	20.6	27.4	77.0	7000	2000	18	0.5
	ZARN 2062TN	870	ZARN 2062LTN	990	20	62	60	40.0	75	55.0	20	52	40	50	13.0	28.0	11	0.3	0.6	22.6	38.0	64.0	141.0	6000	1500	38	1.3
25	ZARN 2557TN	530	ZARN 2557LTN	590	25	57	50	35.0	65	50.0	20	47	36	45	10.0	25.0	11	0.3	0.6	24.8	39.8	30.5	93.5	6000	1900	25	0.55
	ZARN 2572TN	1170	ZARN 2572LTN	1320	25	72	60	40.0	75	55.0	20	62	48	60	12.0	27.0	11	0.3	0.6	24.8	41.4	80.0	199.0	4900	1400	55	1.6
30	ZARN 3062TN	600	ZARN 3062LTN	750	30	62	50	35.0	65	50.0	20	52	40	50	10.0	25.0	11	0.3	0.6	24.3	41.5	39.0	101.0	5500	1800	32	0.65
	ZARN 3080TN	1500	ZARN 3080LTN	1700	30	80	66	43.0	82	59.0	20	68	52	66	15.0	31.0	12	0.3	0.6	25.9	45.8	75.7	221.0	4400	1300	75	2.1
35	ZARN 3570TN	800	ZARN 3570LTN	930	35	70	54	37.0	70	53.0	20	60	45	58	11.0	27.0	12	0.3	0.6	26.0	47.0	45.9	105.4	4800	1700	42	0.9
	ZARN 3585TN	1850	ZARN 3585LTN	1800	35	85	66	43.0	82	59.0	20	73	60	73	14.0	30.0	12	0.3	0.6	28.0	52.7	78.2	237.6	4000	1250	100	2.3
40	ZARN 4075TN	900	ZARN 4075LTN	1000	40	75	54	37.0	70	53.0	20	65	50	63	11.0	27.0	12	0.3	0.6	27.5	53.0	59.0	163.0	4000	1600	500	1
	ZARN 4090TN	2090	ZARN 4090LTN	2390	40	90	75	50.0	93	68.0	25	78	60	78	16.0	34.0	12	0.3	0.6	40.9	72.5	84.2	269.0	3700	1200	120	2.5
45	ZARN 4580TN	1120	ZARN 4580LTN	1270	45	80	60	42.5	75	57.5	25	70	50	68	11.5	26.5	12	0.3	0.6	38.0	74.0	61.0	177.0	4000	1500	65	1.2
	ZARN 45105TN	3020	ZARN 45105LTN	3420	45	105	82	53.5	103	74.5	25	90	56	88	17.5	38.5	14	0.3	0.6	40.0	82.0	154.0	405.0	3300	1150	150	3.5
50	ZARN 5090TN	1430	ZARN 5090LTN	1780	50	90	60	53.5	78	60.5	25	78	70	78	11.5	29.5	12	0.3	0.6	40.0	82.0	90.0	300.0	3600	1200	85	2.2
	ZARN 50110TN	3300	ZARN 50110LTN	3750	50	110	82	53.5	103	74.5	25	95	60	93	17.5	38.5	14	0.3	0.6	45.4	88.1	119.3	387.0	3100	1100	180	3.8
55	ZARN 55115TN	3500	ZARN 55115LTN	4000	55	115	82	53.5	103	74.5	25	100	75	98	17.5	38.5	14	0.3	0.6	49.0	109.1	126.0	369.0	2900	1000	220	4
60	ZARN 60120TN	3700	ZARN 60120LTN	4850	60	120	82	53.5	103	74.5	25	105	80	105	17.5	38.5	16	0.3	0.6	54.9	118.6	141.0	505.0	2700	950	250	4.2
65	ZARN 65125TN	4000	ZARN 65125LTN	4600	65	125	82	53.5	103	74.5	25	110	90	108	17.5	38.5	16	0.3	0.6	54.2	100.8	126.2	441.4	2600	900	270	4
70	ZARN 70130TN	4100	ZARN 70130LTN	4650	70	130	82	53.5	103	74.5	25	115	100	115	17.5	38.5	16	0.3	0.6	69.6	143.5	143.0	532.0	2400	800	330	4.8
75	ZARN 75155TN	7900	ZARN 75155LTN	9100	75	155	100	65.0	125	90.0	30	135	115	135	21.0	46.0	16	0.3	1.0	95.0	193.0	290.0	890.0	2100	700	580	8
90	ZARN 90180TN	11800	ZARN 90180LTN	13200	90	180	110	72.5	135	94.5	35	160	130	158	22.5	47.5	16	0.3	1.0	101.0	256.0	320.0	1172.0	1800	700	980	10.5
