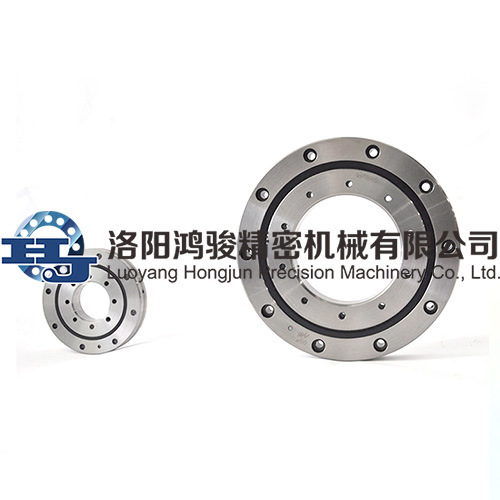

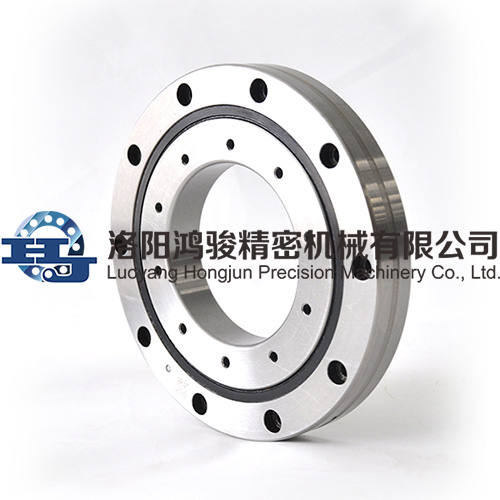

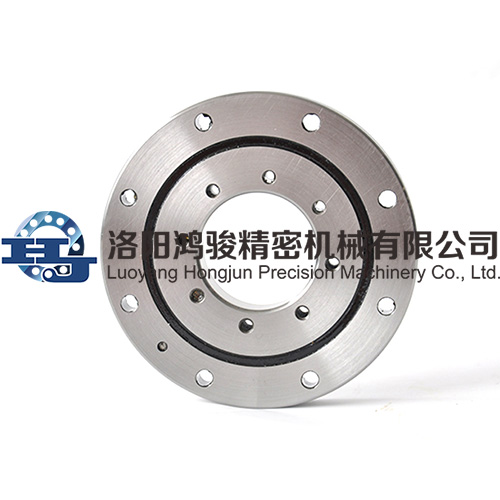

RU系列交叉圓柱滾子軸承(內外圈整體、帶安裝孔)
RU系列交叉圓柱滾子軸承,由于外圈和內圈都有安裝孔,安裝時不需要固定法蘭和支撐座。另外,由于外圈和內圈均為整體結構,安裝對性能幾乎沒有影響,因此能夠獲得穩定的旋轉精度和扭矩。適用于外圈和內圈旋轉的場合。
交叉圓柱滾子軸承的結構分為外圈分體、內圈整體;外圈整體、內圈分體和外圈內圈均為整體三種形式,滾動體為圓柱滾子,互為90°垂直排列在V型滾道中,滾子之間由隔離塊隔開。這種結構使得單個軸承就可以承受軸向載荷、徑向載荷和傾覆力矩等各方面的載荷。同時,由于外形尺寸被最大的微型化,且軸承又具有很高的剛性和旋轉精度以及復合承載能力,所以最適合于工業用機器人的關節部或旋轉部、加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療機器、測量儀等場合應用。
參數:

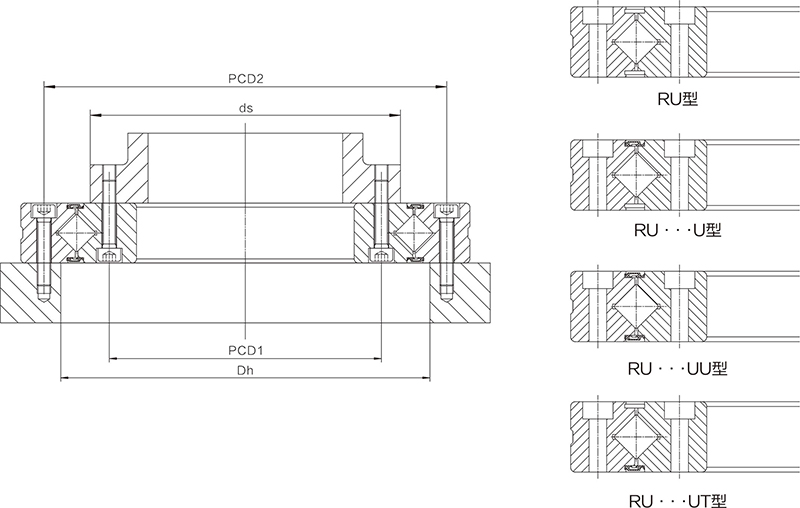

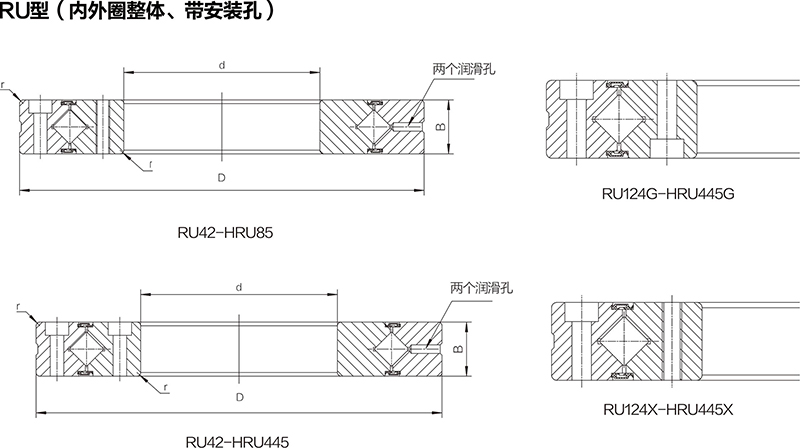

RU型(內外圈整體、帶安裝孔) | 單位:mm | ||||||||||||||||||
公稱型號 | 主要尺寸 | 軸肩尺寸 | 基本額定載荷(徑向) | 質量 | 內圈 | 外圈 | |||||||||||||
內徑 | 外徑 | 滾子節圓直徑 | 高度 | 倒角 | Cr | Cor | 安裝孔中心徑 PCD1 | 安裝孔尺寸 | 安裝孔中心徑 PCD2 | 安裝孔尺寸 | |||||||||
d | D | Dpw | B B1 | rmin | ds | Dh | kN | kN | kg | ||||||||||
RU28 | 10 | 52 | 27.3 | 8 | 0.3 | 24 | 29.5 | 2.9 | 2.4 | 0.12 | 16 | 4-M3貫通 | 42 | 6-Φ3.4貫通Φ6.5沉孔深度3.2 | |||||
RU42 | 20 | 70 | 41.5 | 12 | 0.6 | 37 | 47 | 7.35 | 8.35 | 0.29 | 28 | 6-M3貫通 | 57 | 6-Φ3.4貫通Φ6.5沉孔深度3.2 | |||||
RU66 | 35 | 95 | 66 | 15 | 0.6 | 59 | 74 | 17.5 | 22.3 | 0.62 | 45 | 8-M4貫通 | 83 | 8-Φ4.5貫通Φ8沉孔深度4.3 | |||||
RU85 | 55 | 120 | 85 | 15 | 0.6 | 79 | 93 | 20.3 | 29.5 | 1 | 65 | 8-M5貫通 | 105 | 8-Φ5.5貫通Φ9.5沉孔深度5.6 | |||||
RU 124(G) | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-Φ5.5通孔Φ9.5沉孔深度5.4 | 148 | 10-Φ5.5貫通Φ9.5沉孔深度5.4 | |||||
RU 124X | 10-M貫通 | ||||||||||||||||||
RU 148(G) | 90 | 210 | 148 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | 12-Φ9通孔Φ14沉孔深度8.6 | 187 | 12-Φ9貫通Φ14沉孔深度8.6 | |||||
RU 148X | 12-M8貫通 | ||||||||||||||||||
RU 178(G) | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | 12-Φ9通孔Φ14沉孔深度8.6 | 217 | 12-Φ9貫通Φ14沉孔深度8.6 | |||||
RU 178X | 12-M8貫通 | ||||||||||||||||||
RU 228(G) | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-Φ11通孔Φ17.5沉孔深度10.8 | 270 | 12-Φ11貫通Φ17.5沉孔深度10.8 | |||||
RU 228X | 12-M10貫通 | ||||||||||||||||||
RU 297(G) | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-Φ14通孔Φ20沉孔深度12.8 | 350 | 16-Φ14貫通Φ20沉孔深度12.8 | |||||
RU 297X | 16-M12貫通 | ||||||||||||||||||
RU 445(G) | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-Φ14通孔Φ20沉孔深度12.8 | 505 | 24-Φ14貫通Φ20沉孔深度12.8 | |||||
RU 445X | 24-M12貫通 |
